ما هي أنابيب المضخات التمعجية الطبية وكيف تعمل في التطبيقات الطبية؟

ما الذي تفعله أنابيب المضخات التمعجية الطبية وسبب أهميتها

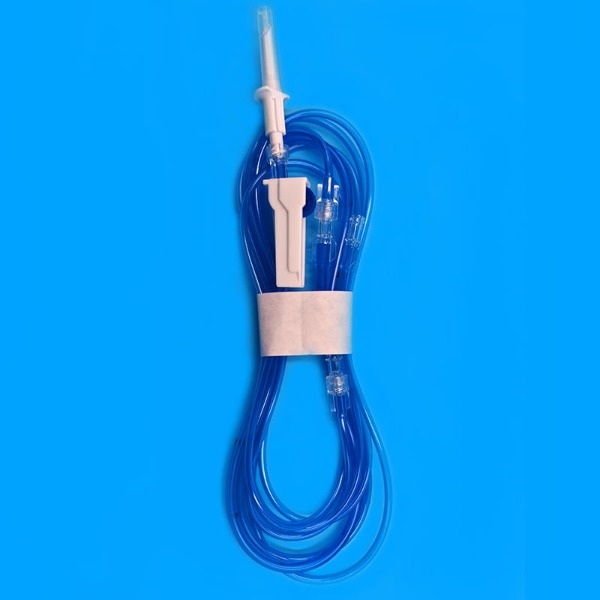

أنبوب المضخة التمعجية الطبية هي عبارة عن أنابيب مرنة مقذوفة بدقة تقوم بتوصيل السوائل المعقمة من خلال رأس المضخة دون أي اتصال سائل بآلية المضخة. وهي تعمل عن طريق الضغط والاسترخاء المتكرر - يقوم الدوار المزود ببكرات بضغط الأنبوب بشكل تسلسلي، مما يدفع السائل للأمام مع منع التدفق العكسي. في الإعدادات السريرية، تتيح هذه الأنابيب توصيل الدم أو السوائل الوريدية أو الدياليت أو التغذية المعوية بدون تلوث مع دقة تدفق نموذجية تتراوح من ±1% إلى ±2% ومعدلات تدفق من 0.1 مل/ساعة إلى عدة لتر/ساعة. ويعمل تصميمها المخصص للاستخدام مرة واحدة على التخلص من مخاطر انتقال العدوى، مما يجعلها ضرورية لمضخات التسريب، وأجهزة غسيل الكلى، وأجهزة الشفط الجراحية.

مبدأ العمل الأساسي: كيف يعمل أنبوب المضخة التمعجية الطبية

يعمل أنبوب المضخة باعتباره المكون الوحيد الملامس للسوائل. تقوم بكرات أو أحذية رأس المضخة بضغط الأنبوب عند نقطة انسداد محددة، مما يؤدي إلى إنشاء ختم يتحرك على طول الأنبوب. خلف الأسطوانة، يستعيد الأنبوب شكله الأصلي، مما يولد فراغًا يسحب المزيد من السوائل. يضمن إجراء الإزاحة الإيجابي هذا أن حجم السائل المتحرك يساوي حجم الأنبوب الذي تم مسحه لكل دورة أسطوانة، عادةً 0.1-10 مل لكل دورة اعتمادًا على القطر الداخلي للأنبوب (على سبيل المثال، يوفر معرف 1.6 مم ~ 0.5 مل / دورة، بينما يسلم معرف 6.4 مم ~ 8 مل / دورة). ليست هناك حاجة إلى صمامات - يعمل الأنبوب نفسه كمسار تدفق أحادي الاتجاه بسبب تسلسل الأسطوانة.

المعلمات التشغيلية الرئيسية:

• صيغة معدل التدفق: التدفق = (مساحة المقطع العرضي الداخلي للأنبوب) × (الطول المضغوط لكل بكرة) × (سرعة الأسطوانة). بالنسبة للأنبوب بمعرف 3.2 مم، تدفع كل بكرة ~0.8 مل/دورة.
• قوة الانسداد: تستخدم المضخات الطبية فجوة يمكن التحكم فيها - عادة أقل بمقدار 0.1 - 0.3 مم من سمك جدار الأنبوب - مما يضمن الختم الموثوق به دون التآكل المفرط.
• نطاق الضغط: تدعم الأنابيب الطبية القياسية ما يصل إلى 2-5 بار (30-75 رطل لكل بوصة مربعة)؛ يمكن للأنابيب المقواة التعامل مع 7-10 بار لتطبيقات الضغط العالي مثل مجازة القلب.

تكوين المواد وبيانات الأداء

يجب أن تكون أنابيب المضخات التمعجية الطبية متوافقة حيويًا (ISO 10993)، ومقاومة للتعب، وخاملة كيميائيًا. يوضح الجدول أدناه ثلاث مواد سائدة مع مواصفاتها الرئيسية:

تُستخدم أنابيب السيليكون على نطاق واسع في التسريب الطبي العام نظرًا لحياتها المرنة الديناميكية: فهي تتحمل أكثر من 10 ملايين دورة ضغط مع أقل من 5% من انحراف التدفق. بالنسبة للتغذية الوريدية المحتوية على الدهون، يفضل استخدام TPE لأن السيليكون يمكنه امتصاص الدهون وتغيير توافقها الميكانيكي بعد 24-48 ساعة.

عوامل الأداء الحاسمة للاستخدام الطبي الآمن

1. دقة التدفق واتساق الانسداد

تتطلب المضخات الطبية دقة تدفق تصل إلى ±2% للتسريب و±5% للتغذية المعوية الأقل أهمية. يعد تحمل سمك جدار الأنبوب أمرًا أساسيًا - حيث يؤدي التباين بمقدار ± 0.05 مم إلى تغيير قوة الانسداد بنسبة ~ 15%، مما يؤثر بشكل مباشر على الدقة الحجمية. يتم قياس الأنابيب الطبية المتميزة بالليزر أثناء البثق لضمان اختلاف المعرف < 0.03 مم.

2. التشظي وتوليد الجسيمات

يمكن أن يؤدي الضغط المتكرر إلى إطلاق جسيمات دقيقة (تشظي). بالنسبة للتطبيقات الوريدية، فإن الحد المقبول للجسيمات هو <100 جسيم/مل> 10 ميكرومتر (دستور الأدوية الأمريكي <788>). ينتج السيليكون المعالج بالبلاتين جزيئات أقل بنسبة 70-90% من السيليكون المعالج بالبيروكسيد. في مضخات الدم، تقلل أنابيب TPE منخفضة التشظي من خطر الجلطات الدموية.

3. عمر التعب وفترات الاستبدال

غالبًا ما تستبدل البروتوكولات السريرية أنابيب المضخة كل 24-48 ساعة لمضخات التسريب المستمر، حتى لو تم تصنيفها لفترة أطول. تشير البيانات إلى أنه بعد 100 ساعة من الضخ المستمر عند 60 دورة في الدقيقة، تحتفظ أنابيب السيليكون بنسبة 92-96% من كفاءة التدفق الأصلية، بينما تنخفض الكفاءة بعد 200 ساعة إلى 85-90%. تحدد معظم بروتوكولات المستشفيات مدة 72 ساعة للحفاظ على دقة تبلغ ±2%.

التطبيقات الطبية الرئيسية ذات متطلبات الأنابيب المحددة

• مضخات التسريب (الحقنة والحجمية): أنابيب ID صغيرة (0.8-2.4 مم)، نطاق التدفق 0.1-999 مل/ساعة. يتطلب تباطؤ منخفض وليس له تأثير على الذاكرة. السيليكون أو TPE مع Shore A 50-60.
• آلات غسيل الكلى: معرف أكبر (4-8 مم)، سطح داخلي متوافق مع الدم، مؤشر انحلال الدم <2% . TPE أو كلوريد البولي فينيل (درجة طبية) مع تجويف أملس لمنع تلف الخلايا الحمراء.
• الشفط الجراحي والري: أنبوب من السيليكون المقوى بسمك جدار 2.0-2.5 مم للتعامل مع الفراغ حتى -90 كيلو باسكال دون الانهيار. معدلات تدفق تصل إلى 3 لتر/دقيقة.
• التغذية المعوية: سيليكون ناعم مقاوم للالتواء أو TPE، مقاس 3-5 مم. يجب أن يتحمل التثبيت المتكرر والفك. العمر النموذجي: 7-14 يومًا من الاستخدام المتقطع.

في جميع التطبيقات، تكون الأنابيب المعقمة ذات الاستخدام الواحد (EtO أو gamma) قياسية، على الرغم من أن أنابيب السيليكون القابلة للتعقيم (5-10 دورات عند 134 درجة مئوية) متاحة لمجموعات المضخات القابلة لإعادة الاستخدام في المضخات المحمولة المتوافقة مع التصوير بالرنين المغناطيسي أو التي تعمل بالبطارية.

لماذا تتفوق المضخات الأنبوبية التمعجية على طرق نقل السوائل الطبية الأخرى

بالمقارنة مع المضخات المكبسية أو المضخات الغشائية، توفر الأنظمة التمعجية ذات الأنابيب الطبية ما يلي:

• لا يوجد تلوث متبادل: فقط الأنبوب يتصل بالسائل. يتم استبدال التنظيف أو التعقيم بين المرضى بتغيير بسيط في الأنبوب.
• الضخ اللطيف: إن إجهاد القص على الدم أو المواد البيولوجية الحساسة أقل بمقدار 2 إلى 3 أضعاف من المضخات الدوارة. يظل تلف خلايا الدم الحمراء (انحلال الدم) أقل من 1.5% عند معدلات تدفق غسيل الكلى النموذجية.
• القدرة على التحضير الذاتي والتشغيل الجاف: يمكن أن تجف الأنابيب إلى أجل غير مسمى دون حدوث ضرر، على عكس مضخات الطرد المركزي.
• دقة مستقلة عن الضغط الخلفي: يختلف التدفق أقل من 1% من الصفر إلى الضغط المقدر بسبب تصميم الإزاحة الإيجابية.

يعد دور الأنبوب مركزيًا للغاية لدرجة أن الشركات المصنعة للمضخات تحدد أبعاد الأنبوب الدقيقة (سمك الجدار، والمعرف، والصلابة) لضمان الامتثال لـ CE وFDA. يمكن أن تؤدي زيادة سمك الجدار بمقدار 0.1 ملم إلى زيادة قوة الانسداد بنسبة 30%، وتغيير التدفق بنسبة 10-15% - وبالتالي يتم التحقق من صحة أنابيب المضخة الطبية دائمًا كجزء من نظام أنابيب المضخة المعتمد.
